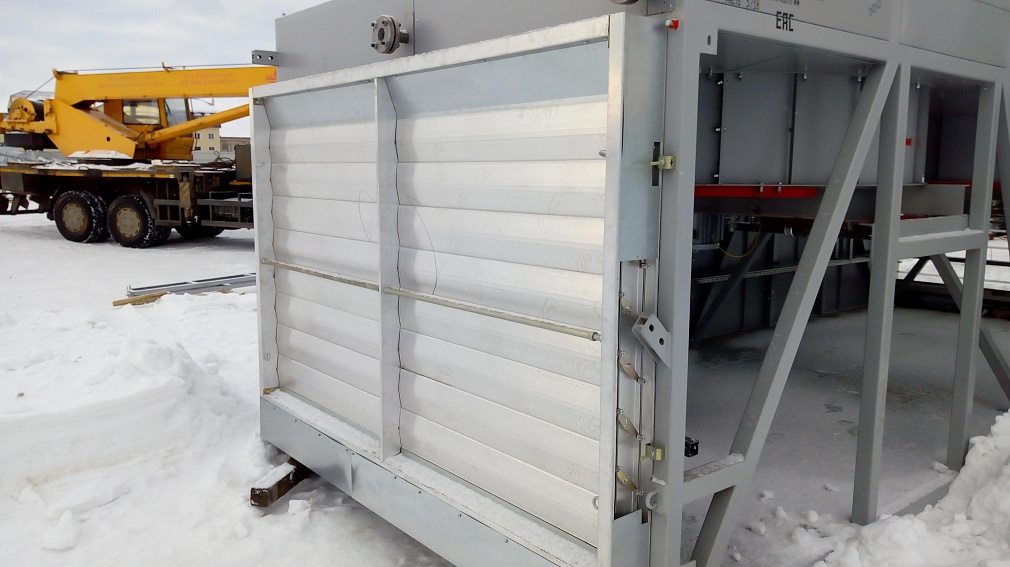

Воздухорегулирующие жалюзи

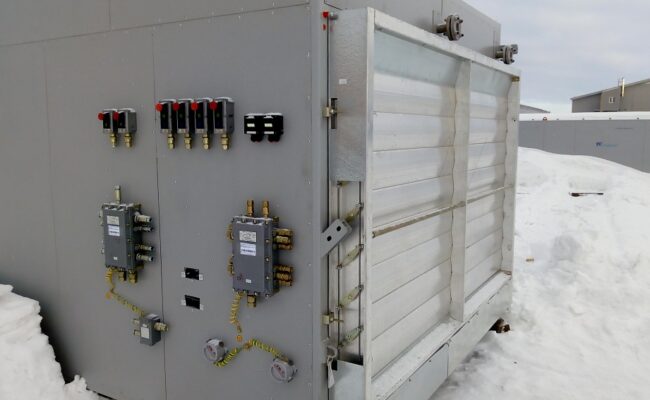

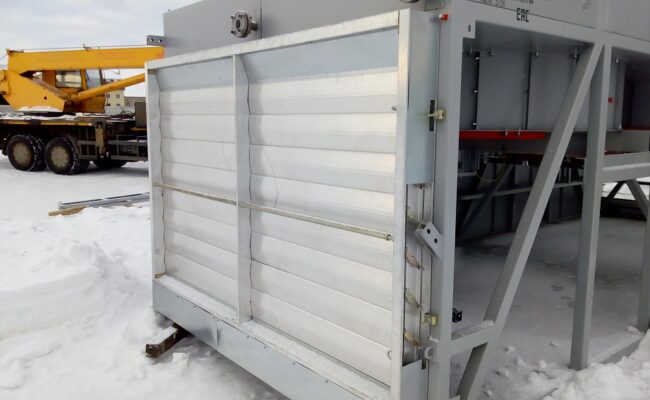

Воздухорегулирующие жалюзи аппаратов воздушного охлаждения предназначены для регулирования воздушных потоков участвующих в процессе охлаждения продукта протекающего в АВО. От надлежащей работоспособности жалюзи зависит работоспособность АВО в целом. Наши жалюзи, несмотря на то, что они обладают более низкой стоимостью чем предлагаемые нашими конкурентами, тем не менее имеют качественные преимущества.

о продукте

1
2
3
4
5
6
7
8
9
0%

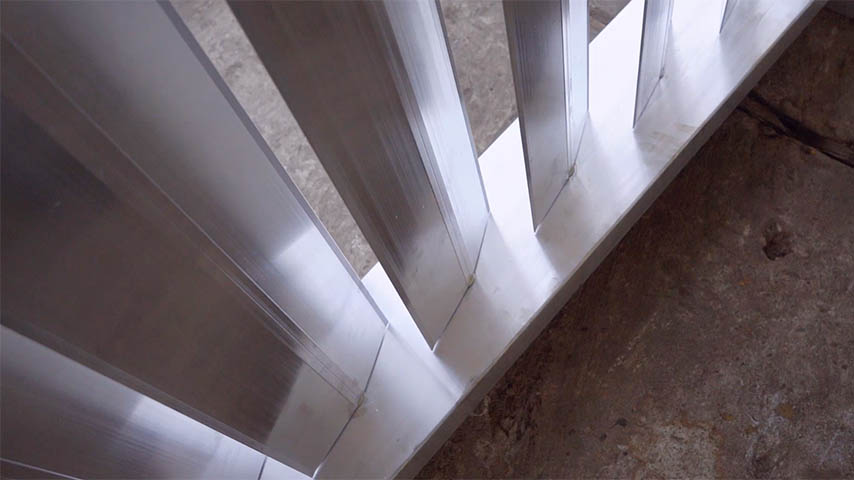

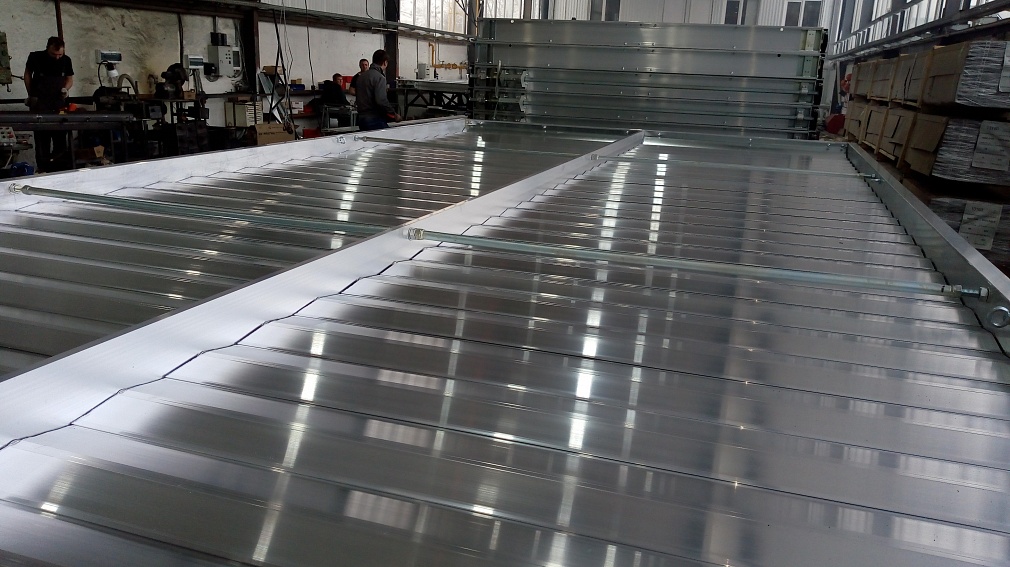

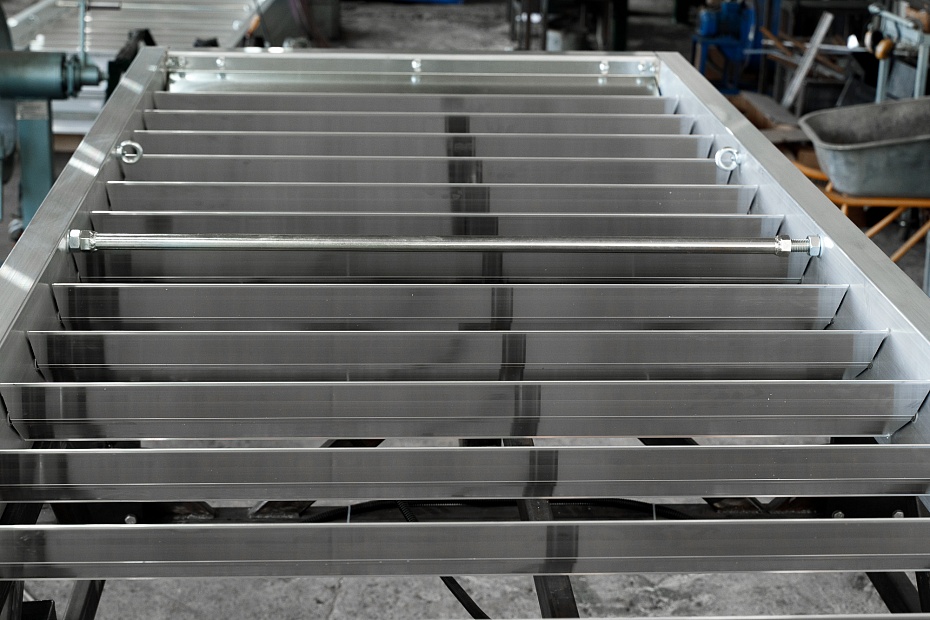

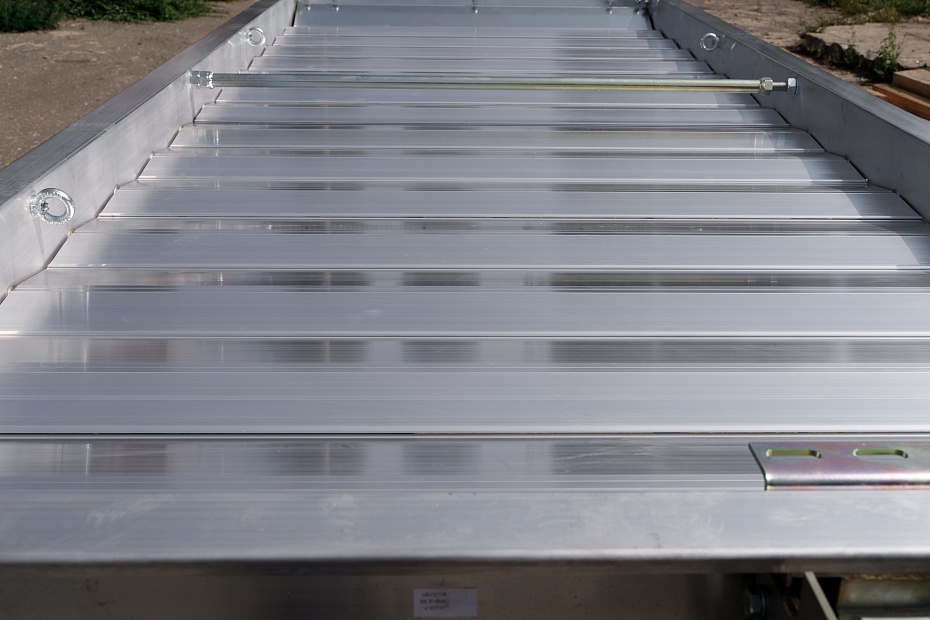

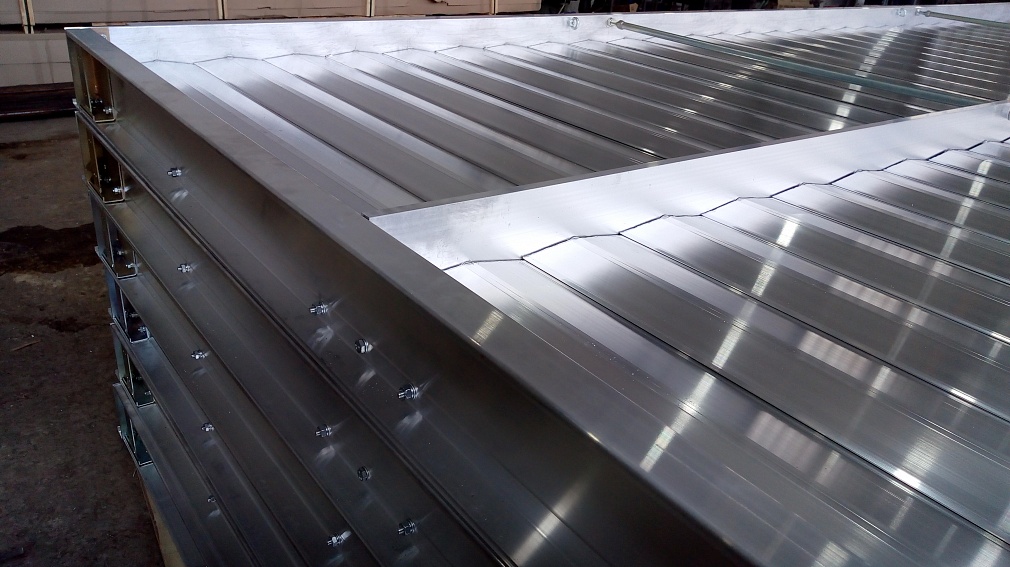

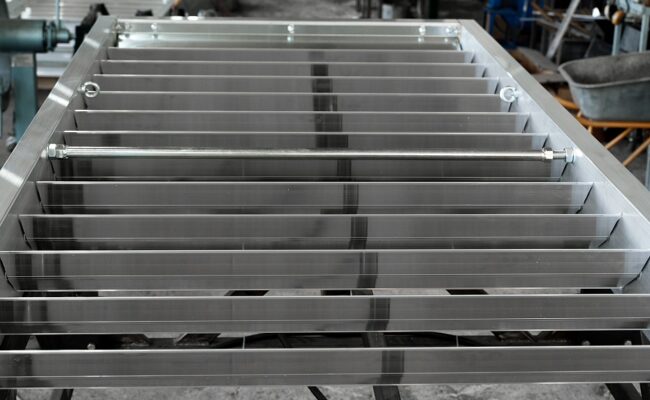

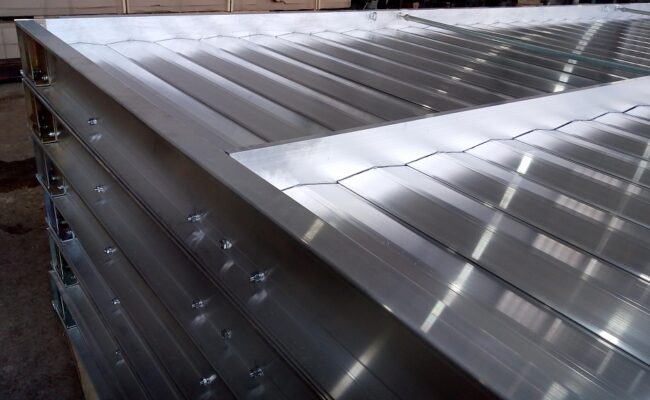

    Каркас из алюминиевых сплавов

    усиленные узлы угловых соединений. При изготовлении каркаса не используется сварка алюминия.

    Профильные системы

    обеспечивающие повышенную жесткость конструкции

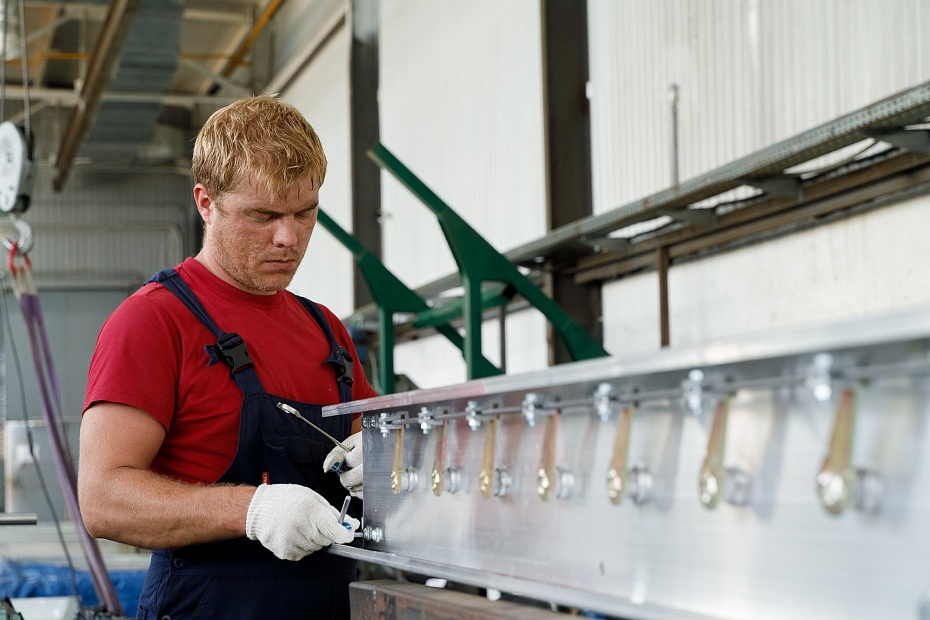

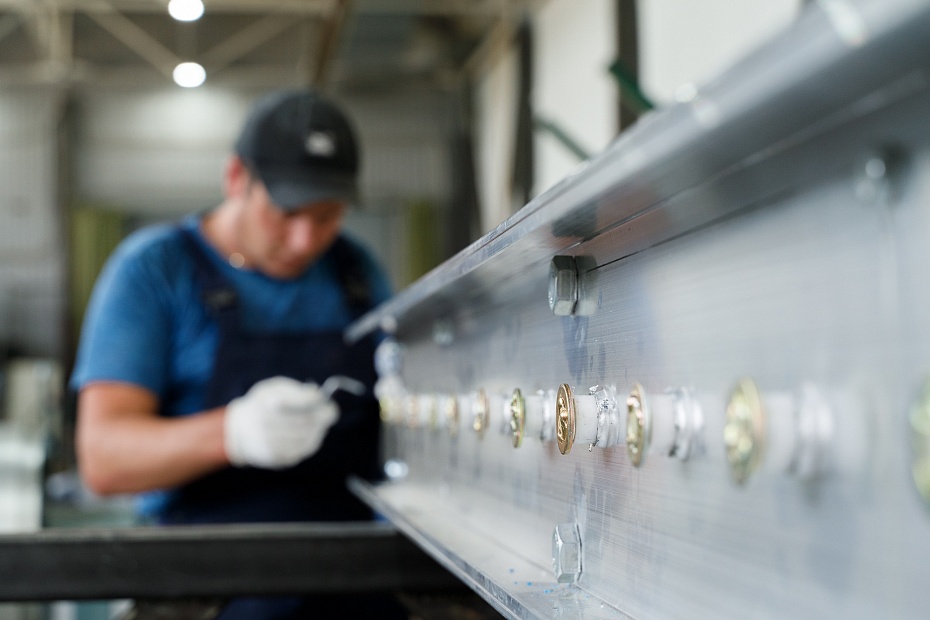

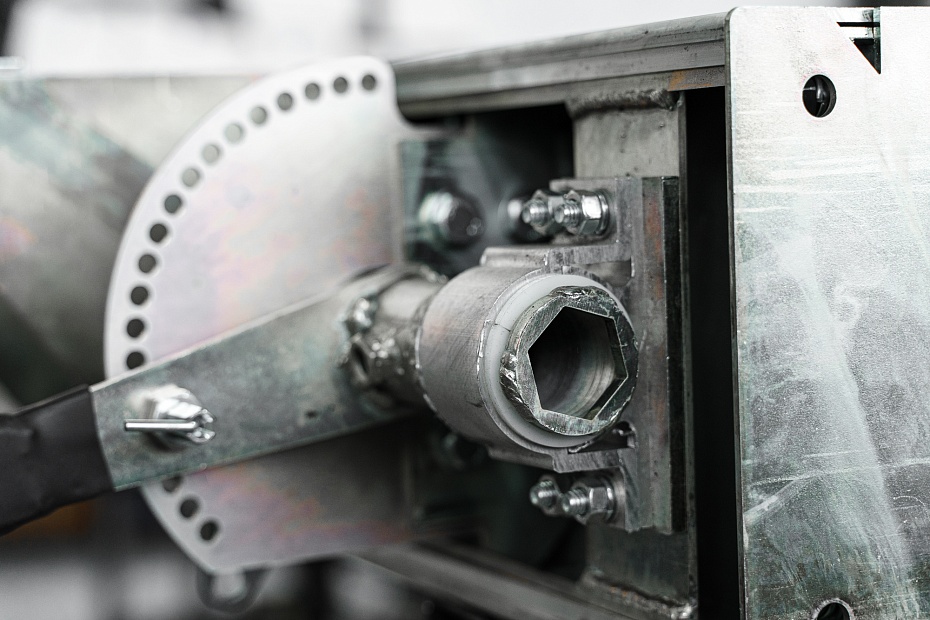

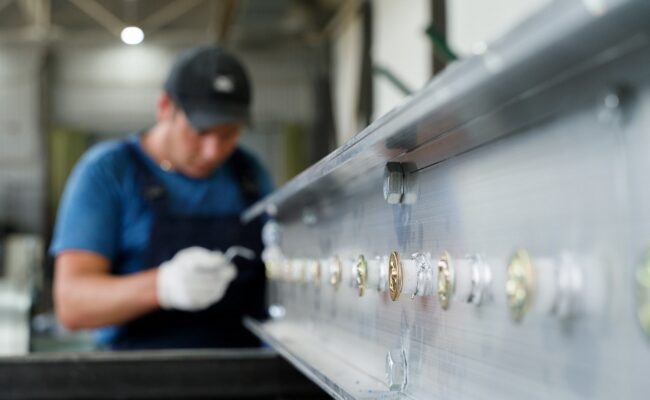

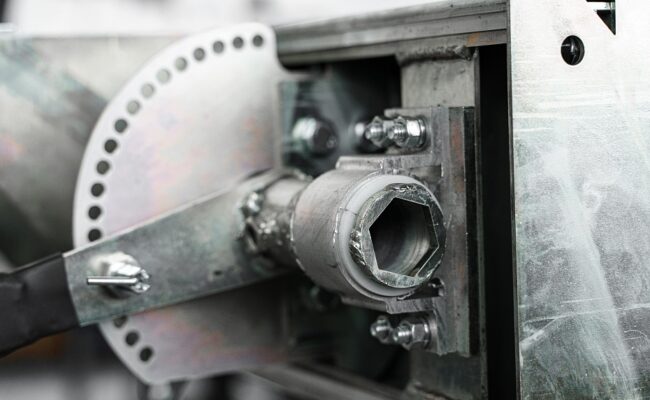

    Болтовая сборка

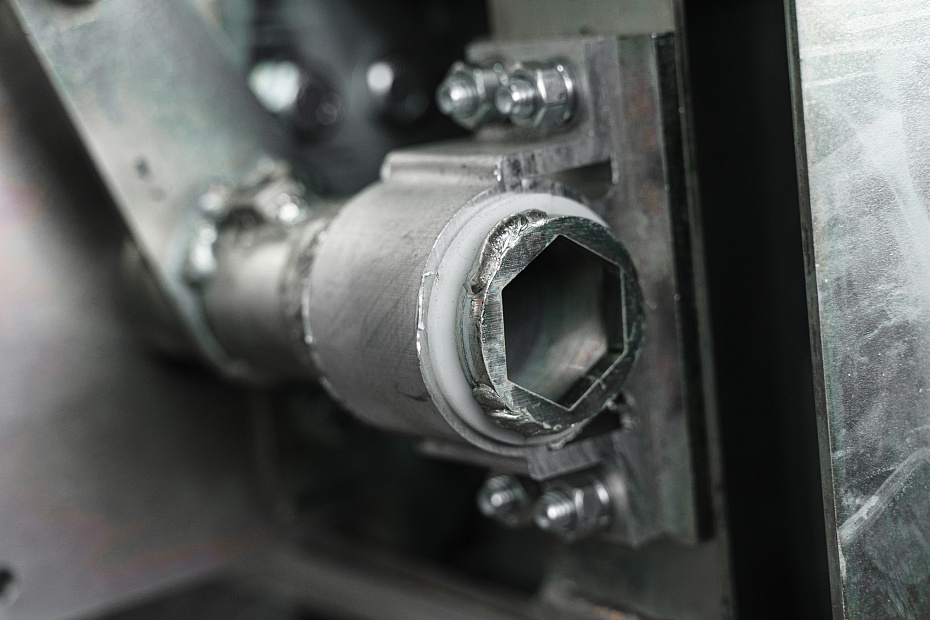

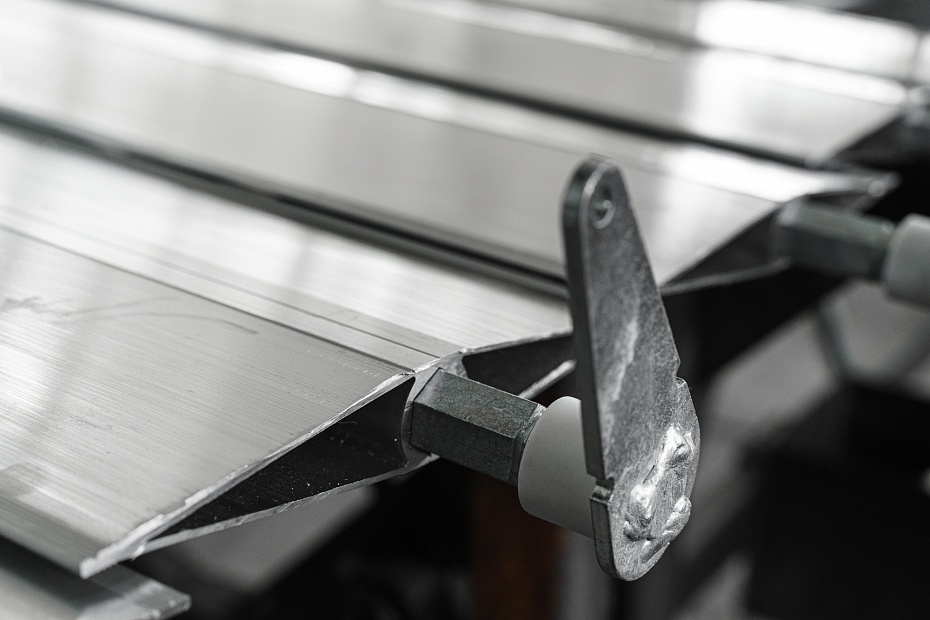

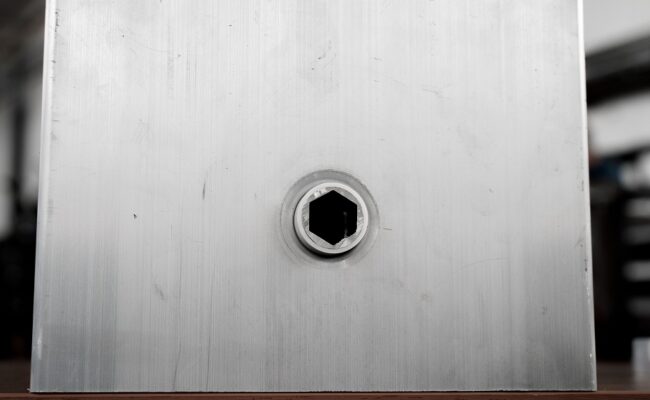

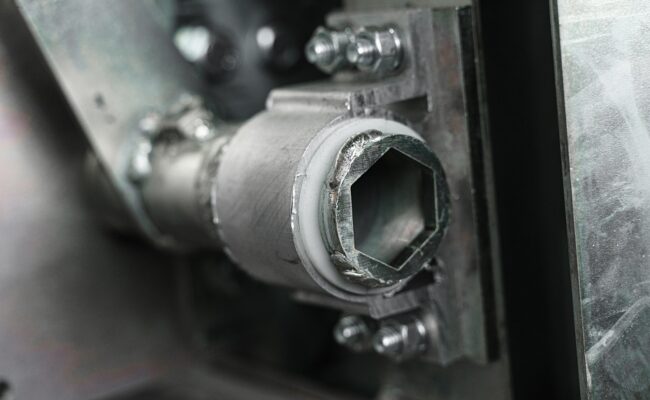

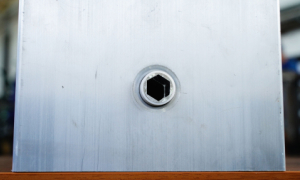

    каркаса жалюзи и элементов кинематики. Шестигранная форма приводного вала для повышения надежности управления открытием.

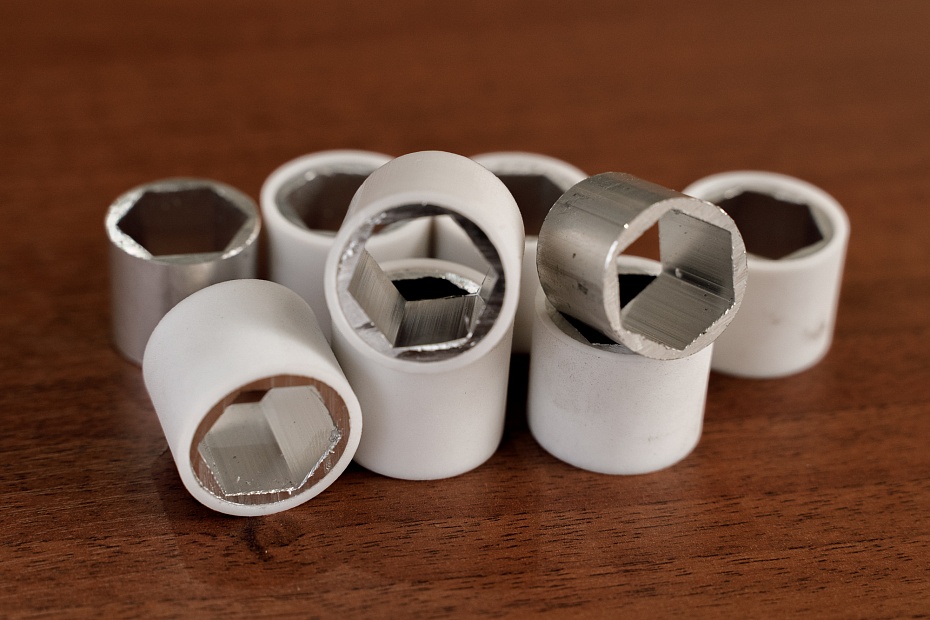

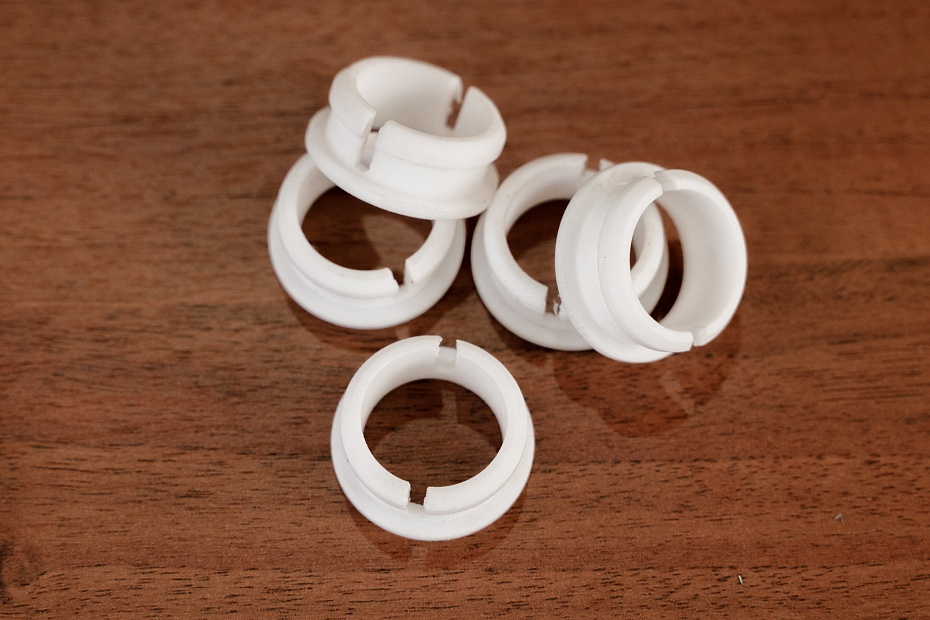

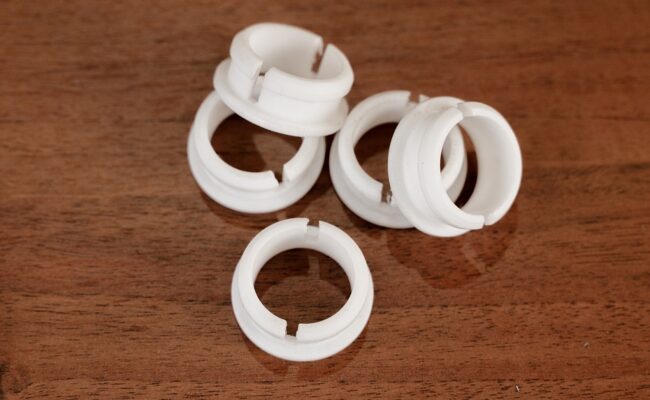

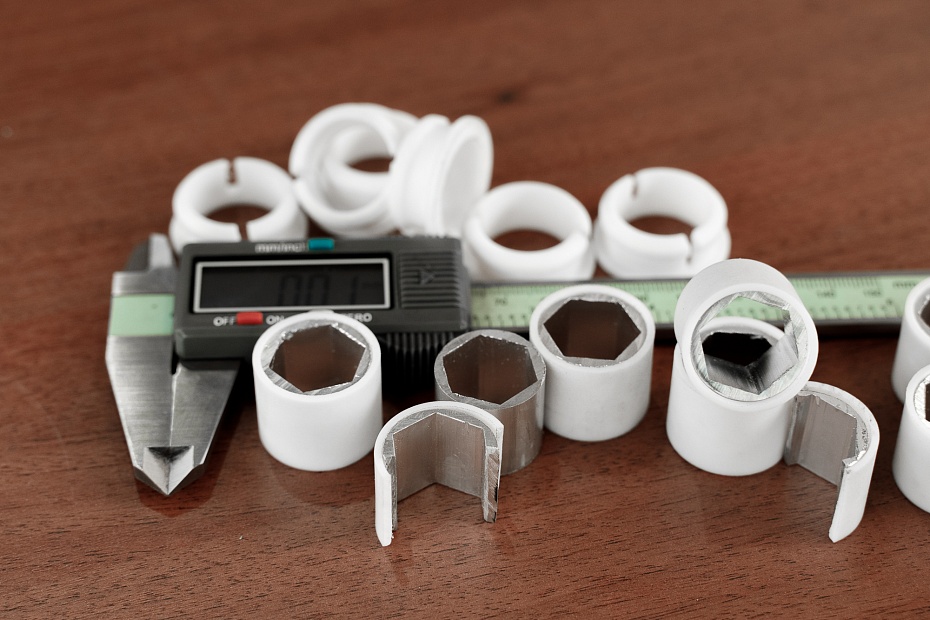

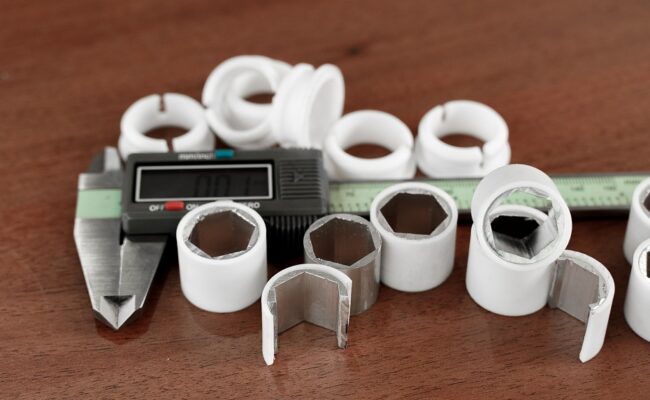

    Неразрезная
    фторопластовая втулка

    оси лопатки, установленная в сформированную геометрию с увеличенной опорной поверхностью, что значительно повышает надежность и долговечность устройства.

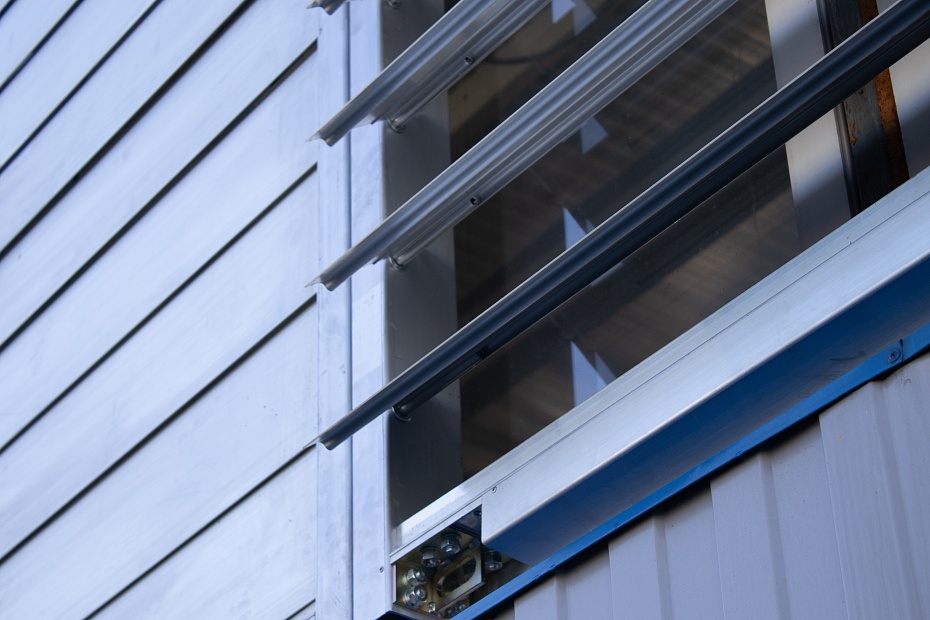

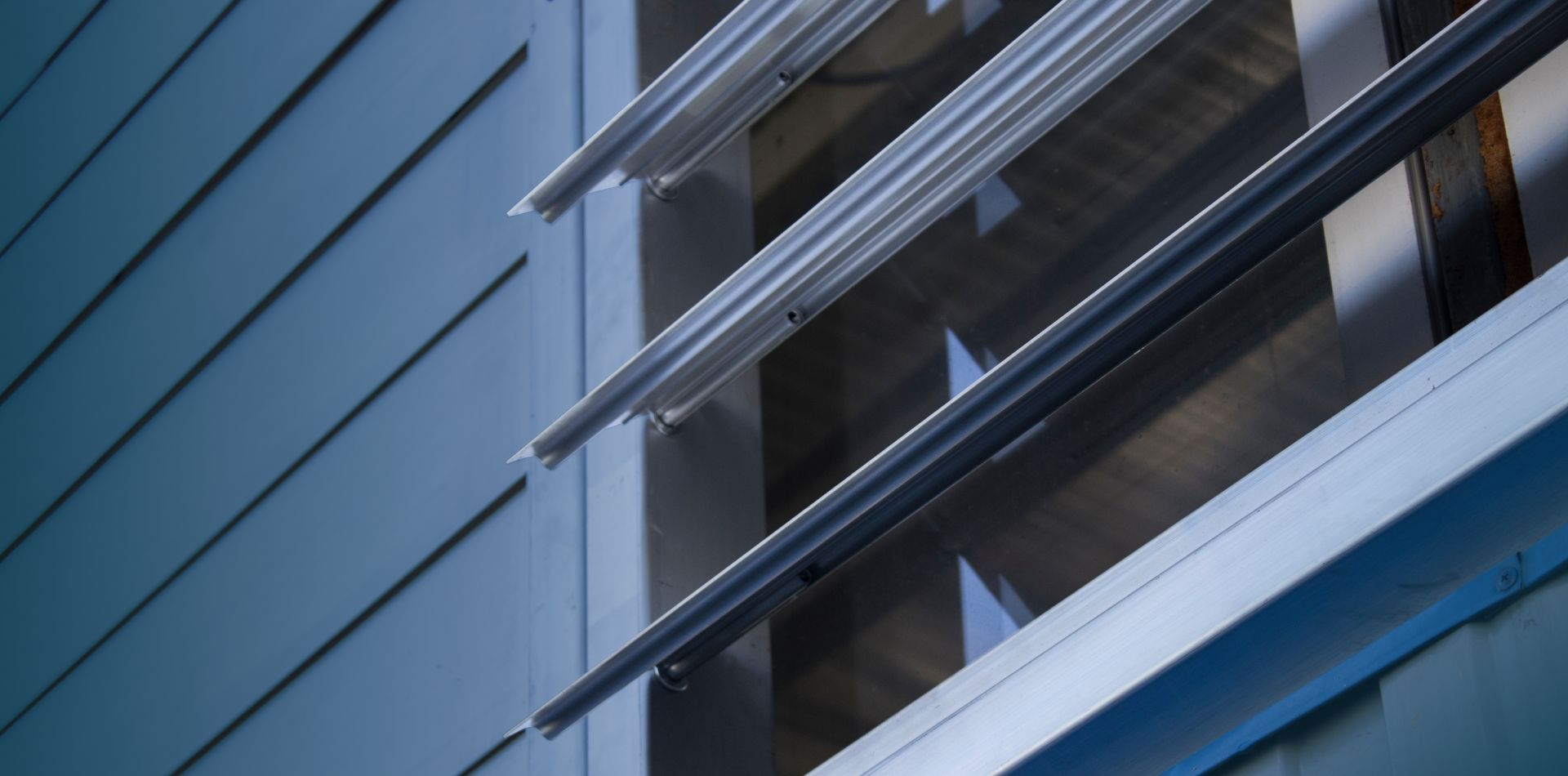

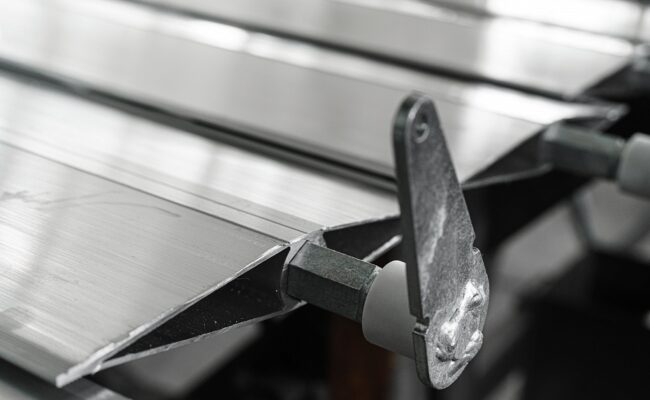

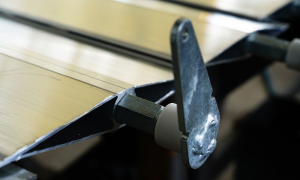

    Аэроэффективный профиль

    поворотной лопатки, полученный расчетным путем. Конструкция выдерживает нахождение человека. В конструкцию лопатки возможна установка электрических греющих элементов в случаях возможного обледенения.

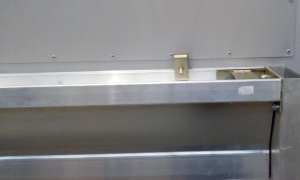

    Отсутствие выступающих

    элементов кинематики в конструкции жалюзи, что позволяет устанавливать жалюзи в скрытых полостях и мустах с ограниченным пространством.

    Универсальные элементы

    крепления жалюзи к металлоконструкции, позволяющие установить жалюзи в том числе на существующие эксплуатирующийся АВО и градирни без применения сварки.

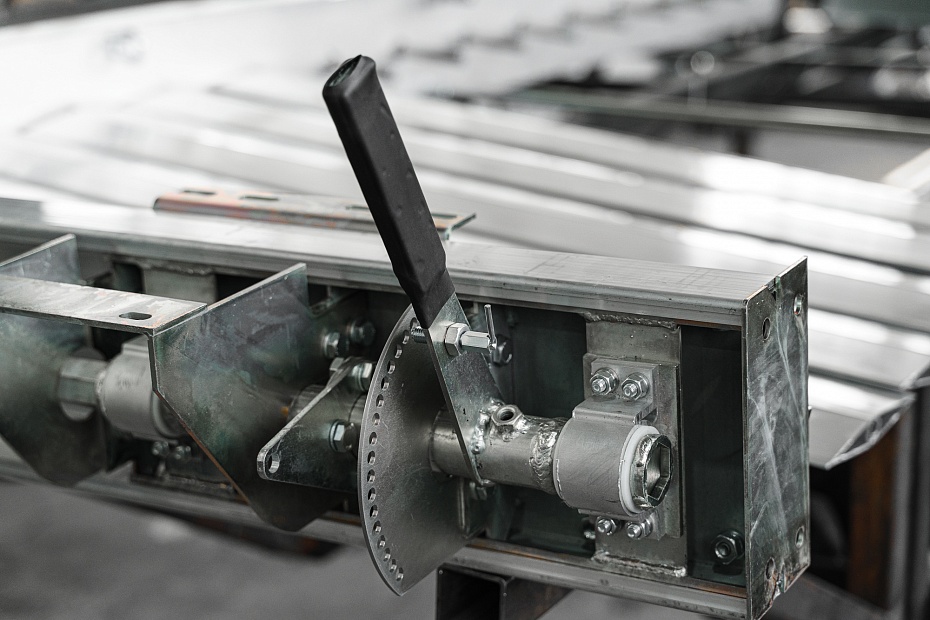

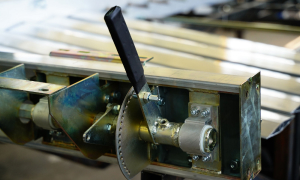

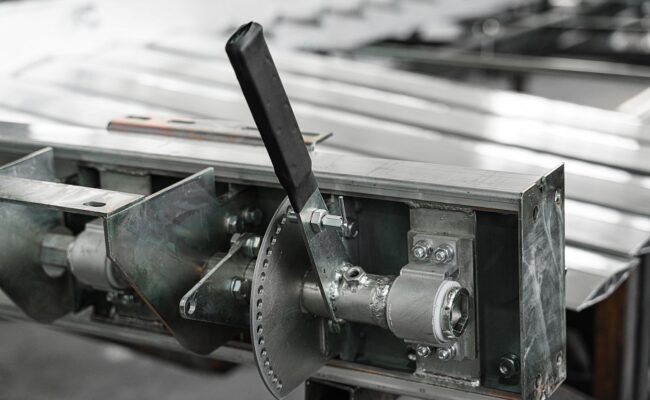

    Тяга привода

    изготовленная из стали 20Х13, позволяющая производить гибкую регулировку открытия жалюзи. Конструкция была подвергнута циклу прочностных, климатических и ресурсных испытаний в независимой лаборатории.

    Конструкция жалюзи

    предполагает возможность установки любого исполнительного механизма управления поворотом лопаток. Установка механизма возможна в любой момент эксплуатации жалюзи, включая конструкции изначально приобретенные с ручным управлением.

    качественные
    преимущества

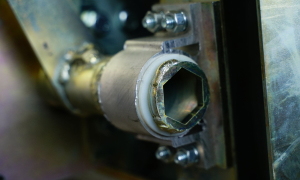

    Конструкция поворотных лопаток, основанная на проведенных расчетах, позволяет обеспечить возможность нахождения рабочего персонала на жалюзи. Кинематика открытия жалюзи сохранит свою работоспособность даже в случае случайного открытия обледеневших либо находящихся под снегом жалюзи. Подшипники скольжения поворотных лопаток жалюзи изготовлены из качественного фторопласта Ф4, при этом увеличена ширина опорной поверхности.

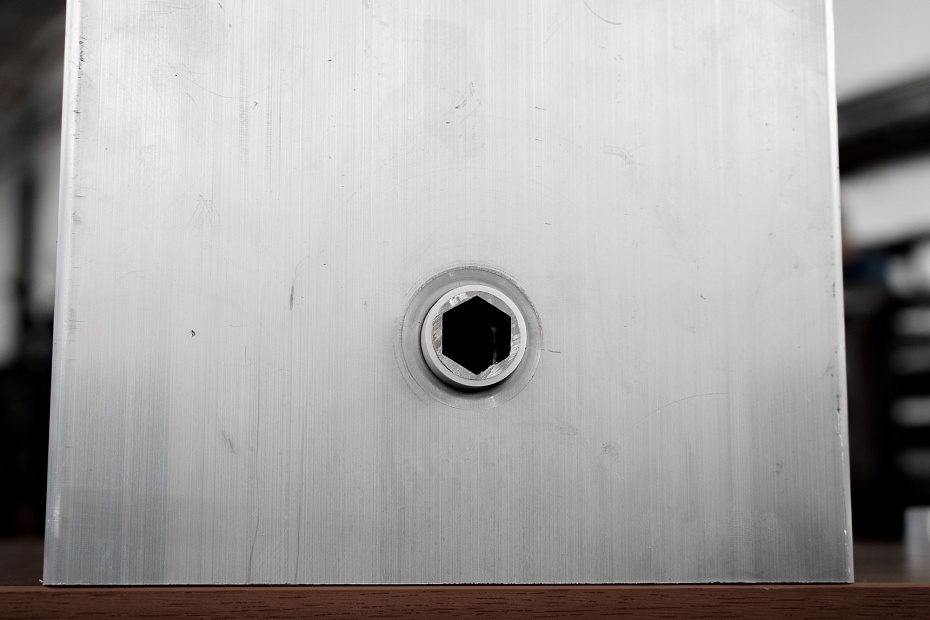

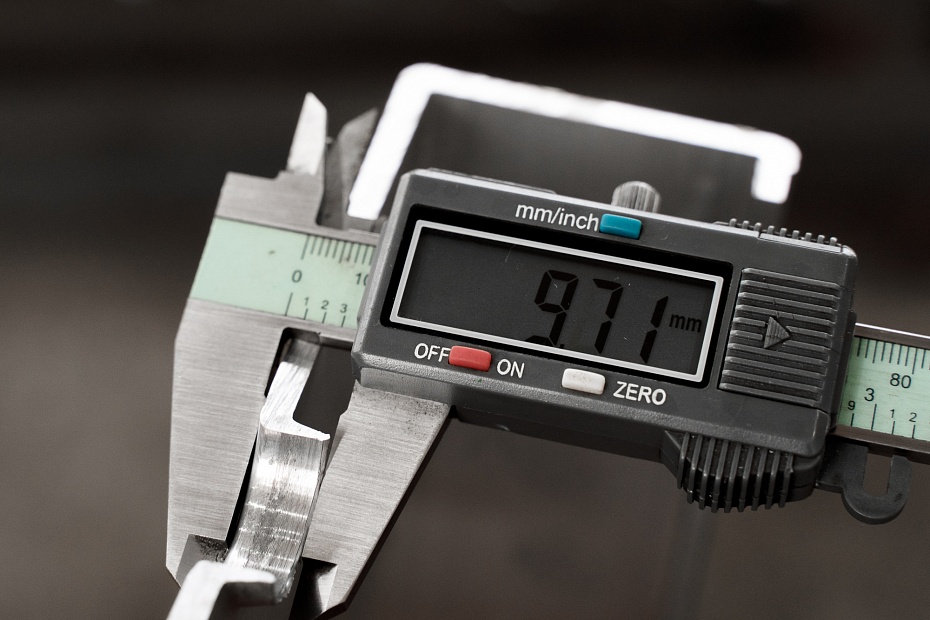

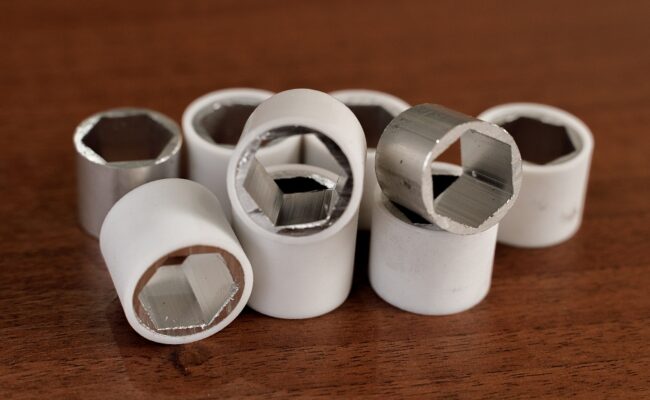

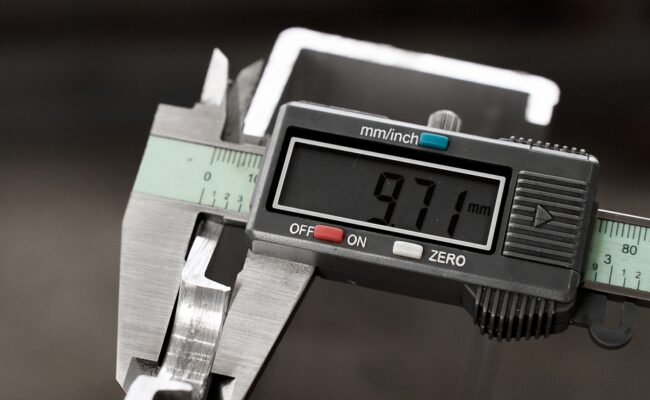

    В наших жалюзи ширина металлической опоры в зоне установки втулки равна 10 мм., в фторопластовая втулка не разрезная. Модернизация данного узла значительно повышает надежность и срок эксплуатации жалюзи. В конструкции наших жалюзи полностью отсутствует сварка алюминиевых деталей. Усилие необходимое для поворота лопаток передается посредством стальных рычагов и тяг. Данные узлы также были подвергнуты нами ресурсным испытаниям.

    выбрать жалюзи

    надёжность

    Устройство основано на детальных прочностных расчетах и промышленных испытаниях

    модернизация

    Совершенствуем слабые места существующих конструкций, их деталей и узлов

    наша компания

    НПО «Спецнефтехиммаш»

    Научно-производственное объединение «Спецнефтехиммаш» успешно работает на рынке с 1999 года. За это время наша команда профессионалов изготовила сотни аппаратов воздушного охлаждения, инновационных кожухотрубчатых теплообменников. Благодаря высококвалифицированной команде профессиональных инженеров НПО «Спецнефтехиммаш» занимает устойчивые лидирующие позиции среди предприятий, разрабатывающих и производящих теплообменное оборудование.

    Наши проекты основаны на тесном сотрудничестве с ведущими исследовательскими институтами, расчетами и испытаниями опытных образцов. Одним из направлений деятельности компании является производство комплектующих для аппаратов воздушного охлаждения.

    Изготовим ЛЮБЫЕ
    воздухорегулирующие жалюзи

    опыт транспортировки

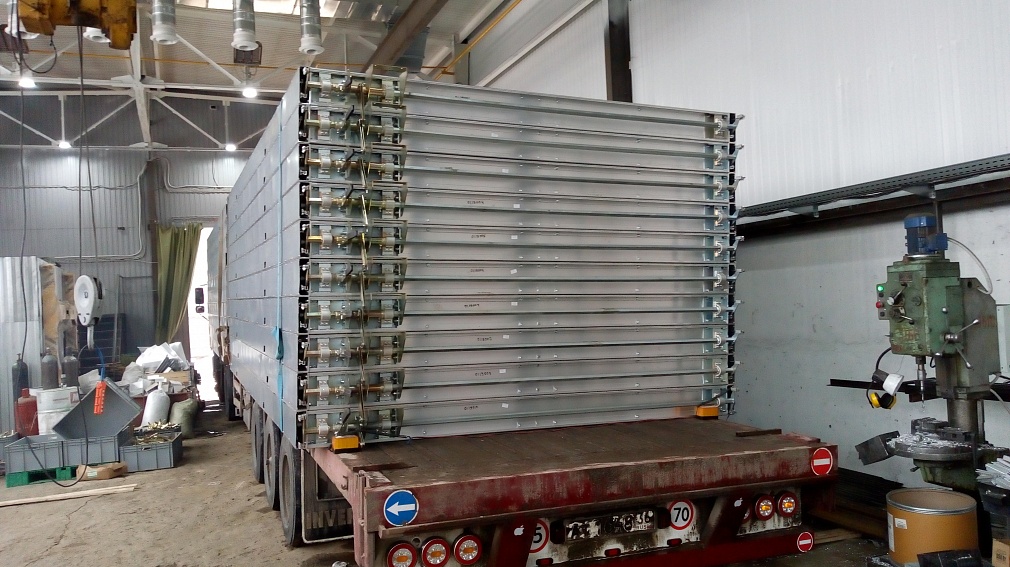

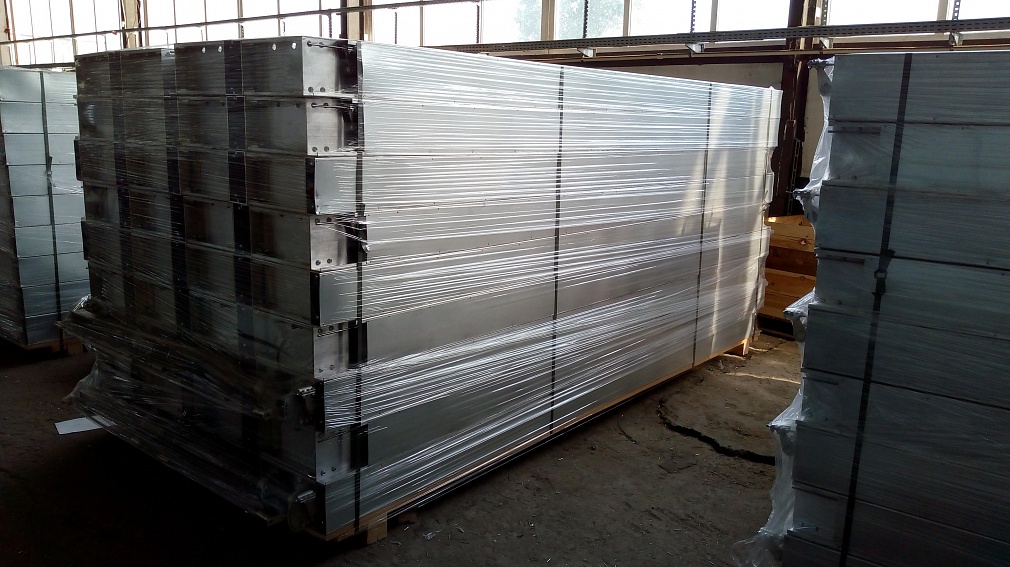

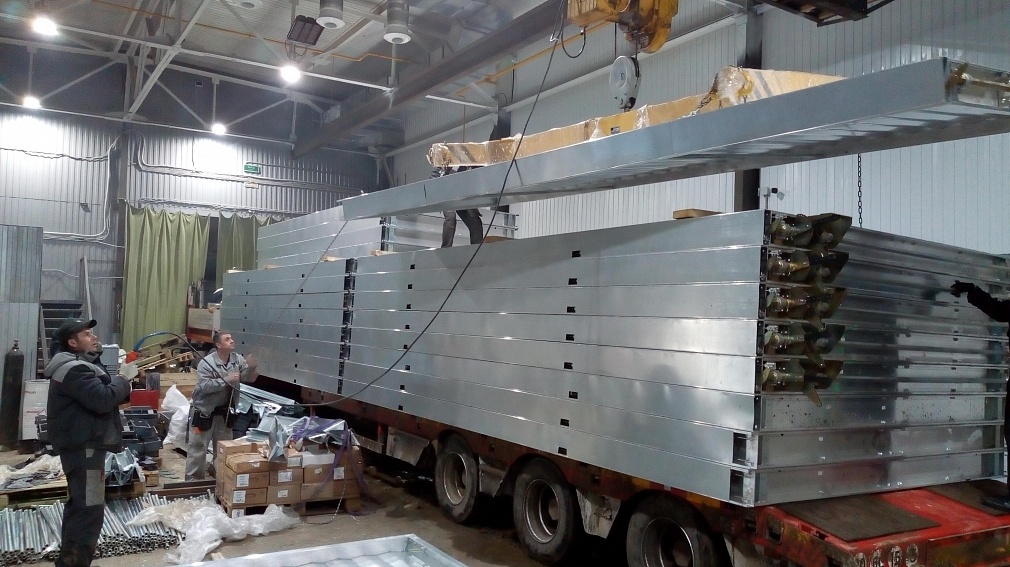

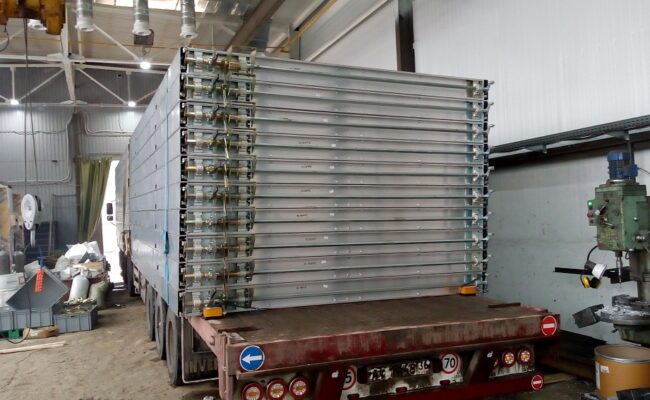

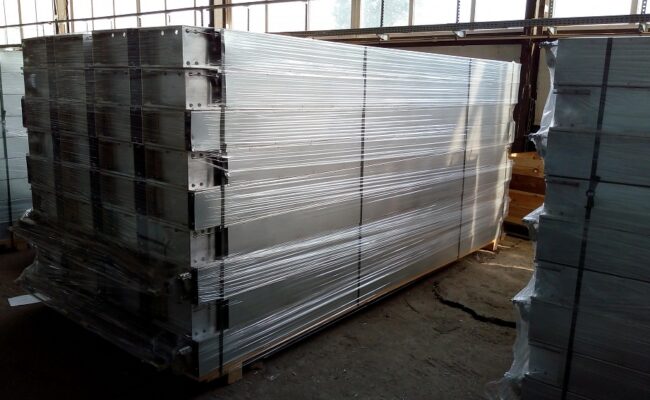

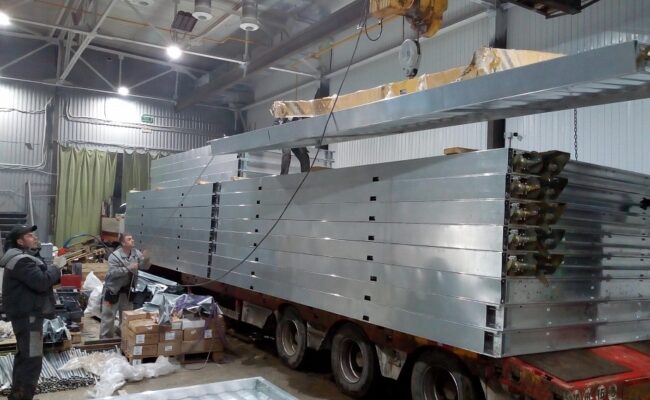

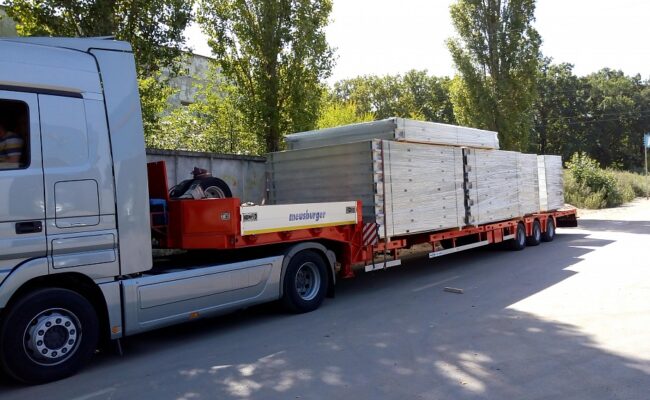

    Доставим, приобретенные у нас, жалюзи к месту установки. А оптимальная схема отгрузки минимизирует Ваши затраты на транспортировку
    Индивидуальный подход
    Персональные скидки и сроки поставки. Мы поможем выбрать наиболее оптимальное решение для Ваших потребностей
    Высокая квалификация

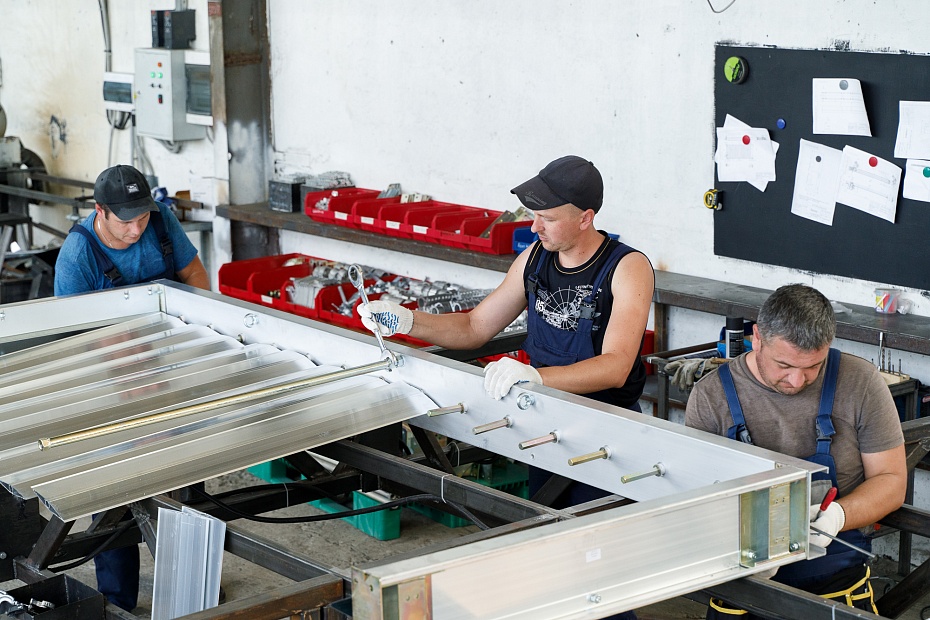

    Высококвалифицированные специалисты изготовят и произведут монтаж жалюзи на Ваши конструкции, помогут с выбором, приобретением и подключением исполнительных механизмов

    Выбор конструктивного исполнения

    Калькулятор

    Размеры жалюзийной решетки в плане:

    Длина размер решётки поперек
    оси лопаток, мм
    Ширина размер решётки
    вдоль оси лопаток, мм

    0

    *стоимость за единицу без учёта НДС и транспортных расходов

    *не является офертой

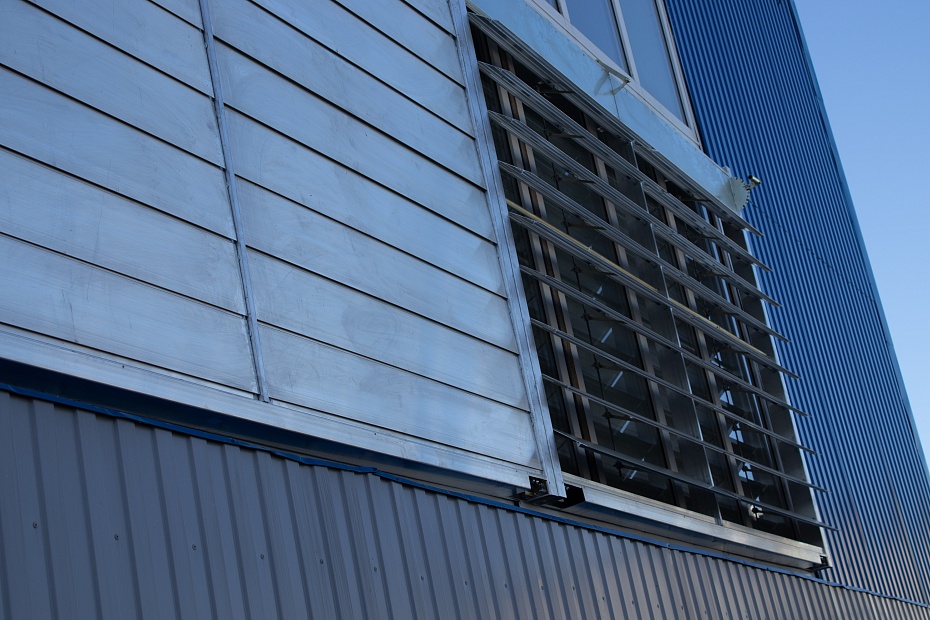

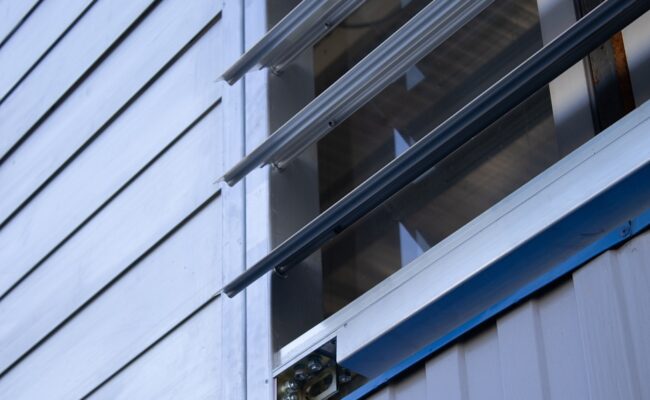

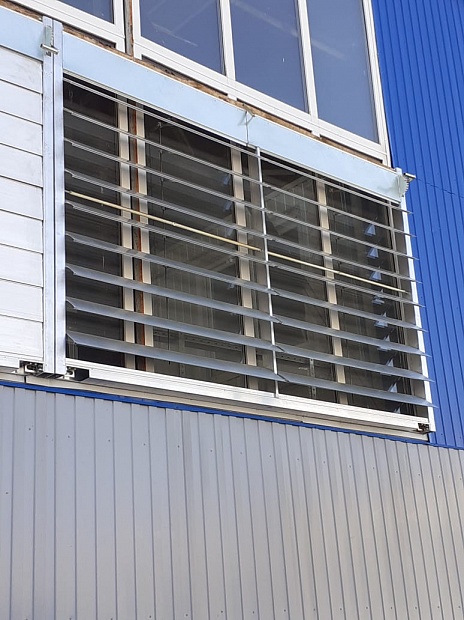

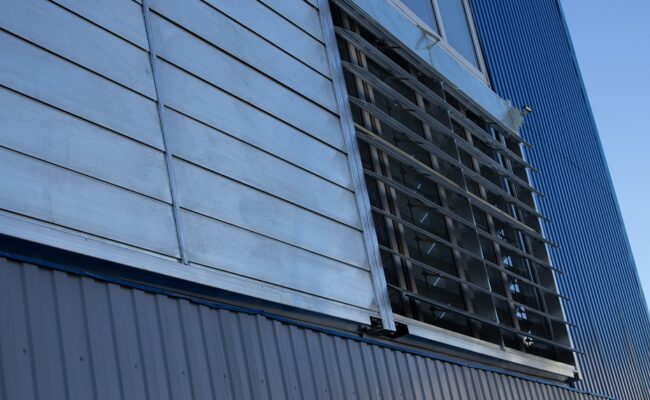

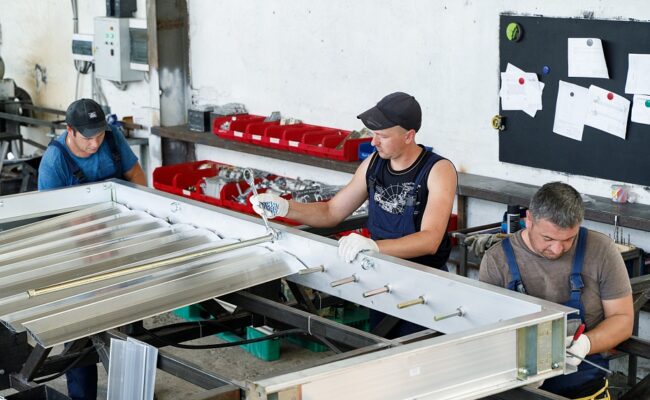

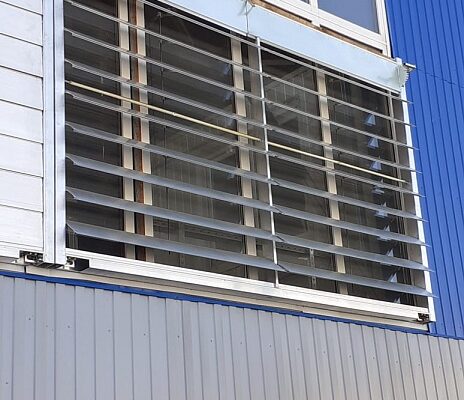

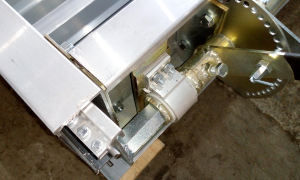

    Каркас жалюзи полностью изготовлен из алюминиевых сплавов, что положительно отражается на весовых характеристиках. Несущие элементы каркаса – соединители, площадки для установки приводных механизмов, ручки и рычаги изготовлены из оцинкованной стали. Конструкция площадок для приводных механизмов позволяет доустановить необходимый привод в любой момент, даже после начала эксплуатации жалюзи. В конструкции жалюзи нет выступающих частей кинематики, что позволяет устанавливать наши жалюзи в местах с ограничением доступности и в нишах. Так же для мест установки жалюзи где нет высоких внешних нагрузок (от снега или рабочего персонала), как правило это жалюзи вертикальной установки (боковые жалюзи АВО, жалюзи градирен, ветро и солнцезащитные барьеры) мы разработали конструкцию облегченных жалюзи с литерой ЭВ.

    Данные жалюзи обладают еще более низкой стоимостью, они более компактны и обладают высокими эстетическими свойствами. Мы не рекомендуем установку данных жалюзи в горизонтальных эксплуатационных положениях, но в определенных условиях жалюзи ЭВ являются наиболее оптимальным решением.

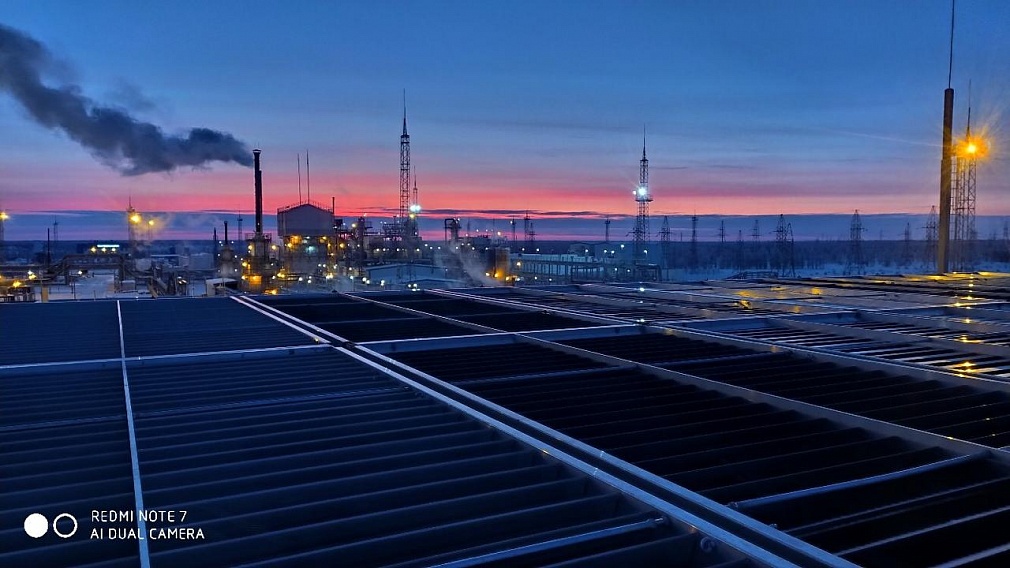

    2009 г.

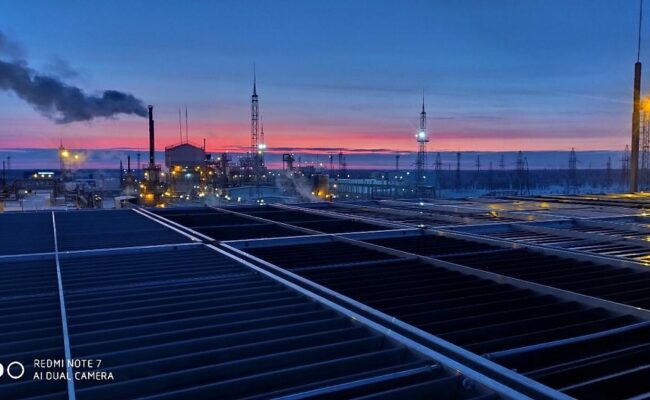

    жалюзи АВО эксплуатируются
    предприятиями России с 2009 года
    60 мес.
    гарантийный срок эксплуатации
    60 месяцев
    900
    опыт изготовления жалюзи,
    работающих при температуре до 900 ℃
